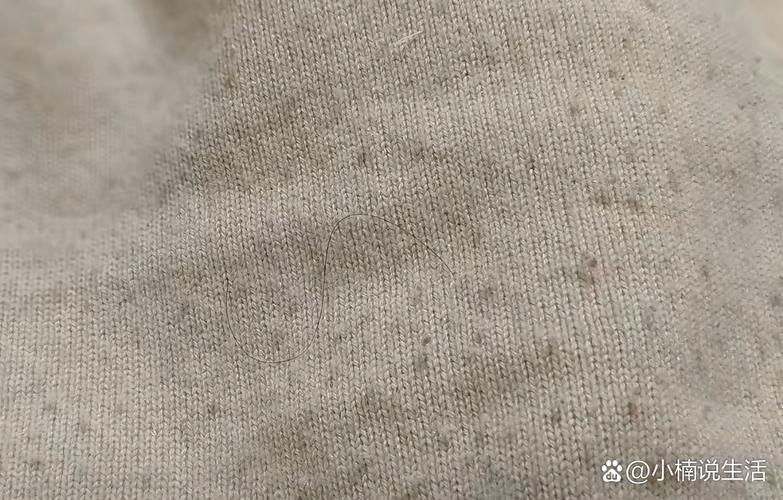

纤维材料的特性、纱线结构、织物组织以及穿着和洗涤方式等多种因素共同决定了面料是否容易起球，起球的本质是织物表面的纤维在摩擦作用下纠缠成球，纤维的强度、长度、韧性以及纱线的捻度、织物的密度等都会直接影响起球的程度，从纤维种类来看，不同材质的面料起球倾向差异显著,具体可分为以下几类：
天然纤维面料
天然纤维分为植物纤维（如棉、麻）和动物纤维（如羊毛、蚕丝）,其起球特性与纤维的天然结构和性能密切相关。
- 棉纤维：棉是短纤维，长度通常为25-35毫米，纤维较粗短，强度适中，但韧性较差，在摩擦作用下，棉纤维末端容易松散并纠缠成球，纯棉面料由于纤维较短，起球后小球会因纤维磨损脱落，通常不会持续堆积，因此起球程度相对较轻，尤其是高支高密的棉织物（如府绸、牛津纺）因纤维间抱合紧密，更不易起球，但低支棉或混纺棉（如棉与涤纶混纺）因涤纶纤维强度高、不易脱落,反而会加剧起球现象。
- 麻纤维：麻纤维（如亚麻、苎麻）长度差异大，强度高，但脆性较大，纤维表面粗糙，抱合力强，在摩擦时，麻纤维不易被拉出织物表面，且断裂后末端锋利，难以形成球状，因此麻面料基本不起球,这也是麻织物耐穿性好的原因之一。
- 羊毛纤维：羊毛纤维为天然蛋白质纤维，长度较长（可达50-150毫米），表面有鳞片结构，纤维间抱合力强，且韧性较好，在摩擦作用下，羊毛纤维容易从纱线中抽拔出来，因鳞片摩擦系数大，纤维纠缠后不易脱落，因此羊毛面料（尤其是粗纺羊毛，如法兰绒、麦尔登呢）非常容易起球，精纺羊毛面料因纱线捻度高、纤维排列紧密，起球倾向会降低，且部分羊毛制品经过抗起球处理后,可改善这一问题。
- 蚕丝纤维：蚕丝长丝（桑蚕丝、柞蚕丝）长度极长（可达数百米），纤维细而光滑，强度高，表面有丝胶包裹，纤维间抱合力弱，在摩擦时，蚕丝纤维不易被拉出，即使松散也因光滑性难以纠缠成球，因此纯丝面料（如真丝缎、素绉缎）几乎不起球，但蚕丝与其他纤维混纺时，若混入短纤维（如棉、涤纶）,则可能因混纺纤维的特性而起球。
化学纤维面料
化学纤维分为再生纤维（如粘胶纤维、莫代尔）和合成纤维（如涤纶、锦纶、腈纶），其起球特性主要取决于纤维的长度、强度和截面形状。
- 涤纶（聚酯纤维）：涤纶是合成纤维中应用最广的材质，强度高、耐磨性好，但纤维表面光滑，长度较长（通常为38-76毫米），且不易被磨损断裂，在摩擦作用下，涤纶纤维容易从纱线中抽拔出来，因强度高、不易脱落，会持续纠缠成球，且小球会附着在织物表面难以去除，因此涤纶面料（尤其是普通涤纶长丝或低捻度纱线织物）起球现象非常严重，即使是涤棉混纺面料，因涤纶比例较高,也会显著增加起球倾向。
- 锦纶（尼龙）：锦纶强度高、耐磨性极佳，纤维长度与涤纶相近，但弹性较好，在摩擦时，锦纶纤维易被拉出并因弹性回缩形成小球，且小球不易脱落，因此锦纶面料（如尼龙塔丝绒、锦纶绸）也容易起球，尤其在运动服装、户外装备中常见。
- 腈纶：腈纶类似羊毛，多为短纤维（长度为50-150毫米），强度较高，但弹性较差，纤维表面粗糙，在摩擦时，腈纶纤维易纠缠成球，且因强度中等，小球会部分脱落，但整体起球程度仍较明显，尤其是腈纶毛毯、腈纶针织衫等。
- 粘胶纤维：粘胶纤维是再生纤维素纤维，长度较短（棉型粘胶为30-40毫米），强度较低，湿态下强度更差，在摩擦时，粘胶纤维易断裂脱落，即使形成小球也会因纤维磨损而快速掉落，因此粘胶面料（如粘胶里布、人棉布）起球倾向较轻，但若与涤纶等混纺,则可能因混纺纤维的特性而起球。
- 莫代尔纤维：莫代尔是粘胶纤维的升级产品，纤维长度较长（38-51毫米），强度高于普通粘胶，但表面光滑，抱合力较弱，在摩擦时，莫代尔纤维易被拉出，但因强度较低，小球会逐渐脱落，因此莫代尔面料（如莫代尔T恤、内衣）起球程度中等，且多在穿着初期出现,后期会减轻。
影响起球的其他因素

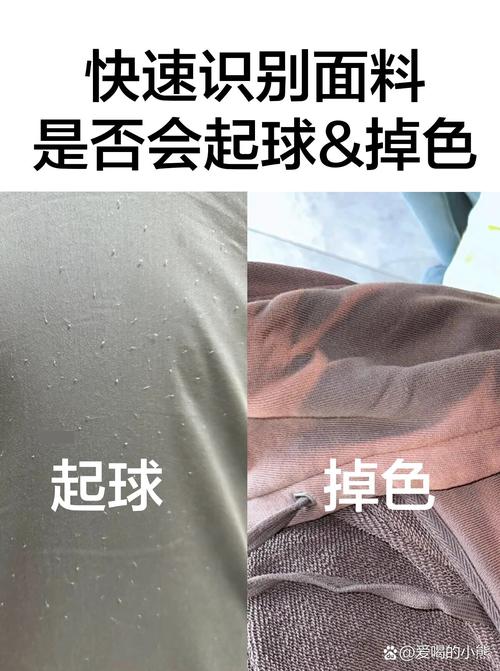

除了纤维种类，纱线结构（如捻度：捻度越高，纤维抱合越紧，越不易起球）、织物组织（如针织物比机织物易起球，因线圈结构疏松）、后整理工艺（如抗起球整理可减少纤维抽拔）以及穿着环境（如摩擦频繁的外套、裤子比内衣更易起球）等也会共同作用，羊毛衫因针织结构、羊毛纤维特性及穿着摩擦，极易起球；而高支棉衬衫因纱线细密、捻度高,则基本不起球。
常见面料起球倾向对比表
| 纤维类别 | 具体材质 | 起球倾向 | 主要原因 |
|---|---|---|---|
| 天然纤维 | 纯棉 | 低 | 短纤维，易磨损脱落；高支密面料抱合紧 |
| 麻 | 极低 | 纤维粗糙、脆性大，不易抽拔 | |
| 羊毛（粗纺） | 高 | 长纤维、鳞片结构抱合强，易抽拔且不易脱落 | |
| 蚕丝（纯长丝） | 极低 | 长丝光滑、抱合力弱，不易纠缠 | |
| 化学纤维 | 涤纶 | 极高 | 长纤维、强度高、耐磨，易抽拔且小球不脱落 |
| 锦纶 | 高 | 强度高、弹性好，易抽拔并回缩成球 | |
| 腈纶 | 中高 | 类羊毛短纤维，强度中等，小球部分脱落 | |
| 粘胶纤维 | 低 | 短纤维、强度低，易断裂脱落 | |
| 莫代尔 | 中 | 长纤维、强度中等，小球易脱落 | |
| 混纺面料 | 棉涤混纺 | 中高 | 涤纶比例高时，涤纶特性主导，易起球 |
| 毛涤混纺 | 中高 | 涤纶增加强度，羊毛纤维易抽拔，小球不易脱落 |
相关问答FAQs
Q1：为什么有些纯棉衣服也会起球？
A：纯棉衣服起球通常与纤维长度、纱线捻度及织物密度有关，若使用的是低级棉（如短绒棉）或再生棉（纤维短、强度低），摩擦时纤维易抽拔并纠缠成球；若棉织物纱线捻度低、结构疏松（如针织棉T恤），或混有少量涤纶等不易脱落的纤维，也会导致起球，高支高密的纯棉机织物（如府绸）因纤维抱合紧密,一般不易起球。
Q2：如何防止或减少衣物起球？
A：防止衣物起球可从以下方面入手：一是选择抗起球面料，如高支棉、精纺羊毛、真丝等，或标注“抗起球处理”的衣物；二是注意穿着和洗涤方式，避免与粗糙表面（如麻袋、粗包）摩擦，洗涤时将衣物翻面装入洗衣袋，减少洗衣机内摩擦；三是定期使用毛球修剪器去除已形成的小球，避免小球继续摩擦纤维；四是购买时关注面料成分，尽量减少涤纶、锦纶等易起球合成纤维的含量,尤其是与皮肤直接接触的衣物。
暂无评论，1人围观
