钛合金到底有什么优点，适合哪些场景呢？

钛合金作为一种重要的先进金属材料，因其独特的性能组合在航空航天、医疗、高端制造等领域得到广泛应用，其优点主要体现在以下几个方面，钛合金具有极高的比强度，即强度与密度的比值，在金属材料中名列前茅，普通钢的密度约为7.85g/cm³，而钛合金的密度仅为4.5g/cm³左右，但其强度却接近甚至超过一些低合金钢，这意味着在同等强度下，钛合金结构件的重量可减轻40%以上，这一特性使其成为航空航天领域减重增效的理想选择，如飞机发动机叶片、起落架等关键部件均大量采用钛合金，钛合金拥有优异的耐腐蚀性能，尤其在氯化物、海水、酸碱等环境中表现突出，其表面会形成一层致密、稳定的氧化钛（TiO₂）钝化膜，有效阻止外界介质进一步腐蚀，相比之下，不锈钢在含氯离子环境中易发生点蚀，而铝合金则易发生电化学腐蚀，钛合金的这一优点使其广泛应用于海洋工程、化工设备、医疗器械（如人工关节、植入物）等长期接触腐蚀性介质的场景，在高温性能方面，钛合金具有突出的热强性和抗蠕变性，普通铝合金在150℃以上强度会显著下降，而钛合金可在400℃~500℃的环境下长期工作，仍能保持良好的力学性能，部分新型高温钛合金的使用温度甚至可达600℃以上，这一特性使其成为航空发动机压气机盘、叶片等热端部件的核心材料，钛合金还具备良好的生物相容性，其弹性模量（约110GPa）与人体骨骼接近（10~30GPa），远低于不锈钢（200GPa）或钴铬合金（230GPa），可减少“应力遮挡效应”，避免植入物周围骨骼萎缩，同时无毒、无磁性，不会干扰人体生理功能，因此在医疗植入领域不可替代，在加工性能上，钛合金虽切削加工难度较大（导热性差、易粘刀），但其焊接性能优异，可采用氩弧焊、电子束焊等多种工艺实现高质量连接，且可通过热处理（如退火、固溶时效）进一步调整力学性能，满足不同工况需求，钛合金还具有无磁、超低温性能好等特点，在低温环境下不会像碳钢那样发生冷脆，适合用于液氢、液氧等低温容器和超导磁体部件，以下总结了钛合金的主要性能优势：

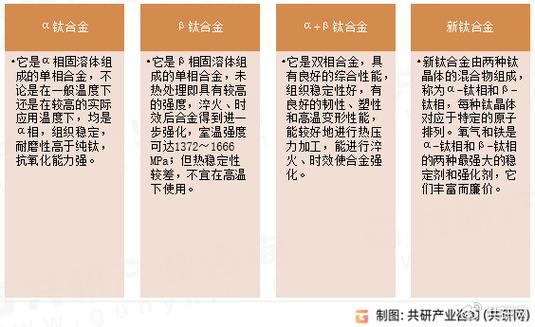

尽管钛合金成本较高（原材料提取和加工难度大），但随着冶炼技术进步和规模化应用，其综合性能优势正使其在更多领域替代传统金属材料，成为推动高端装备制造升级的关键材料。

相关问答FAQs
Q1：钛合金为什么比铝合金更耐腐蚀？
A1：钛合金的耐腐蚀性源于其表面形成的致密氧化钛（TiO₂）钝化膜，该膜稳定性极高，能有效隔绝腐蚀介质；而铝合金虽然也有一层氧化膜，但在含氯离子等环境中易被破坏，导致点蚀，钛合金的化学活性低于铝，在酸性、中性及碱性介质中均表现出更强的耐腐蚀能力。

Q2：钛合金的缺点是什么？为什么应用不如钢广泛？
A2：钛合金的主要缺点包括：①原材料成本高，钛的冶炼需经过“钛铁矿→四氯化钛→海绵钛”等复杂过程，能耗大；②加工难度大，其导热性差（约为钢的1/7）、高温下易与刀具材料发生粘结，导致切削效率低、刀具磨损快；③室温塑性较低，部分牌号钛合金成形困难，这些因素导致钛合金价格远高于钢和铝，限制了其在民用领域的普及，主要应用于对性能要求极高的航空航天、医疗等高端场景。
